デニールは繊維の単位であり、コーティングの計測単位ではありません。1デニールは糸9,000メートルあたり1グラムに相当します。工場が1000Dまたは1100DのPVCターポリンを提示する場合、その数値は2層のPVCコーティングの間に挟まれたスクリム層に織り込まれたポリエステル糸の太さを指します。PVC自体の厚さ、生地のカレンダー加工の方法、コーティングがスクリムにどの程度密着しているかについては、何も語っていません。
これはバイヤーがソーシング商談に持ち込む最も一般的な誤解です。デニール値が高いほどベース糸が太く、一般に引張強度と引裂強度が高い傾向にありますが、それは構造の他の要素もそれに見合っている場合に限られます。1インチあたりの糸密度が低く、ゆるく織られた1100Dスクリムは、密に織られた1000Dスクリムを下回ることもあります。デニール値とあわせてスクリム本数（通常9x9や14x14本／インチで表記）も必ず確認してください。両方を合わせて初めて生地の実際の耐荷重能力が分かります。
デニールはまた、低温下での柔軟性、耐UV性、ヒートウェルド時の縫合部の挙動については何も教えてくれません。これらの特性はPVCの配合、可塑剤の化学組成、安定剤パッケージに依存します。これらはデニール値とはまったく別次元の変数です。デニールはスペックシートの一行として扱い、見出し数値とは見なさないでください。
温帯気候で短期レンタルサイクルを回す多くの子ども向けバウンサーにとって、総厚0.55 mmの1000D PVCターポリンが定番スペックです。週末イベントを乗り切り、折りたたみもそこそこ容易で、子どもの靴や芝の破片による摩耗にも耐えます。3〜4時間の短時間レンタルで業務用インフレータブルバウンサーのフリートを運用するオペレーターが、最初の3シーズンで1000Dと1100Dの故障率に有意な差を見ることはほとんどありません。
1100Dの優位性は3つのシナリオで顕在化します。第一に、屋内ファミリーエンターテインメントセンターに設置され、1日8〜12時間連続稼働する高トラフィックの業務用ユニットです。糸量の増加が週あたり数千回のジャンプによる累積摩耗に耐えます。第二に、水で表面が濡れたままになるウォーターパークモジュールやスライドです。水を吸った生地は引張強度がある程度低下するため、より重いスクリムが余裕を与えます。第三に、イベント間で折りたたんで保管される構造物です。繰り返しの折りたたみは折り目に沿って微視的な応力を生じ、1100D生地はスクリムの疲労がピンホールリークとして現れるまでにより多くの折りたたみサイクルに耐えます。
1000Dと1100Dのベース素材の価格差はロール単位では小さく、通常10%未満です。このコスト差はユニットの耐用年数で償却すれば完全に消えますが、それは運用プロファイルが実際に生地をそこまで酷使する場合に限ります。屋内パーティーレンタルを回すバイヤーは過剰スペックになりがちで、屋外ウォーターアトラクションを運用するバイヤーは過少スペックになりがちです。

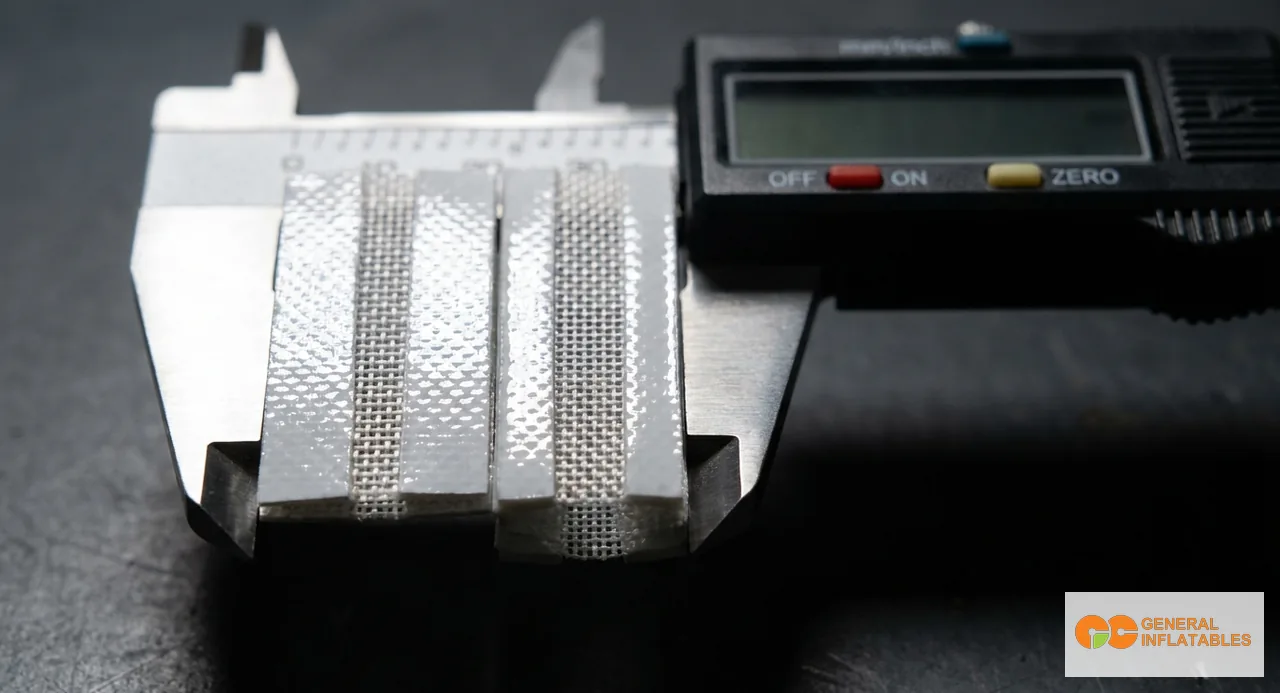

ターポリン見積の背後に隠れたもう一つの変数は、平方メートルあたりのグラムで測られるコーティング重量と、ミリメートルまたはミルで測られる生地の総厚です。薄くコーティングされた1100Dスクリム（たとえば総生地重量480 g/m²）は、620 g/m²でコーティングされた1000Dスクリムを下回ることがあります。穿孔、砂利による摩耗、UV劣化に耐えるのはPVC層です。スクリムが意味を持つのは、コーティングを何かが貫通した後だけです。
バウンサーとスライド向けの典型的な業務用ターポリンは、総厚0.55 mmでおよそ610〜650 g/m²です。より重い構造用途 ― 大型ウォータースライド、ドロップステッチフロア、障害物コースのベース ― では0.65 mmや0.9 mmへと上がります。工場の見積に「1100D業務用PVC」とだけ記載され、コーティング重量や総厚が明記されていない場合、それはマーケティング資料であってスペックシートではありません。g/m²の数値とミル厚を必ず請求してください。
実用的なバイヤーの習慣として、総生地重量（g/m²）を総厚（mm）で割ってみてください。その比率が大まかな密度チェックになります。1000 g/m²/mmを大きく下回る数値は、多孔質または発泡コーティングを示唆し、無垢のPVCのようには摩耗しません。
標準的な業務用PVCターポリンは、温帯気候での季節的な屋外使用なら特別な処理なしで対応できます。マリングレードまたはUV安定化品へのアップグレードを正当化する条件は3つあります：熱帯・亜熱帯緯度での長時間の直射日光暴露、定期的な海水接触、イベント単位の展開ではなく屋外への連続設置です。
熱帯のUVは未安定化PVCの可塑剤を2〜3シーズン以内に劣化させます ― 表面がチョーキングし、生地が硬化し、耐寒亀裂性能が急落します。UV安定化処方は、ヒンダードアミン光安定剤（HALS）と吸収剤をPVCコンパウンドに添加し、赤道直下の条件で使用可能な表面寿命を1〜2シーズン延長します。マリングレードはさらに進んで、抗菌添加剤、スクリム・コーティング界面での耐塩接着促進剤を加え、加速摩耗を補うためにやや重めのコーティングを施す場合もあります。
水に晒される製品 ― スプラッシュパッド、フローティングプラットフォーム、業務用ウォータースライドのラインアップ、プール隣接インフレータブル ― では、ユニットが数週間にわたり展開されたままになる場合、マリングレードのプレミアムは価値があります。イベント間に乾燥する週末レンタルの水系ユニットでは、標準UV安定化ターポリンで通常は十分です。ドロップステッチ気密プールはこのカテゴリの最も要求の厳しい端に位置します。二重壁生地が継続的に水を保持し、ドロップステッチ糸での剥離が起きると製品寿命は即座に終わるためです。
工場の寿命表は理想的条件 ― 屋内保管、適度な使用、温帯気候 ― を前提とします。実フリートのデータは別の物語を語ります。実用的なレンジとして：
温帯気候で季節保管される0.55 mm 1000Dターポリンは、縫合疲労とピンホールリークで修理が採算に合わなくなるまで5〜7シーズンのレンタル使用に耐えます。同じ生地を熱帯条件 ― 直射日光、高湿度、年間運用 ― で展開すると3〜4シーズンに落ちます。マリン処理なしの海水暴露を加えれば、使用可能寿命は2シーズン未満まで落ちることもあります。
温帯気候の0.55 mm 1100Dは1000Dに対して約1シーズン分カーブを延長しますが、熱帯気候ではUVと可塑剤の移行がスクリム疲労を上回って支配的となるため、その伸びは小さくなります。熱帯条件での0.65 mmマリングレード1100Dは5〜6シーズンの使用可能寿命を実現し、温帯気候の標準1000Dに匹敵します ― これが熱帯市場のバイヤーに見積を出す際の妥当なベンチマークです。
これらのレンジは、ユニットが各イベント後に洗浄され、折りたたみ前に完全に乾燥され、直射日光を避けて保管されることを前提としています。これらの手順を省略するオペレーターは、上記のすべての数値から1〜2シーズンを差し引くと考えてください。
製造者からの適切な材料スペックシートには、少なくとも以下が記載されます：スクリムデニールと糸密度、g/m²でのベース生地重量、ミリメートルでの総厚、ISO 1421に基づきメガパスカルで試験された引張強度、ISO 4674に基づき試験された引裂強度、耐寒亀裂等級（生地が破断せず柔軟性を保つ最低温度 ― 業務用グレードでは通常-30°C）、および仕向け市場の規格を参照する難燃証明書。欧州バイヤー向けには、関連する材料適合性はより広い遊具認証の中に位置付けられ、EN 14960認証は材料適合性を試験し、構造試験と燃焼試験スイートの一部として実施されます。
スペックシート上の危険信号：「高品質業務用PVC」や「ヘビーデューティー素材」といった数値を伴わない表現、g/m²数値の欠落、経糸と緯糸を分けた値ではなく単一の値として引用された引張強度、耐寒亀裂等級の欠如、試験方法の参照欠如（ISO方法のない強度数値は検証不能です）。信頼できる工場は、サプライヤーがそれらの方法で日常的に試験を行っているため、方法参照とともに数値を公開します。
工場直接調達に不慣れなバイヤーにとって、工場に推奨を求めるのではなく、ターゲットスペックシートを持って臨めば会話はより早く進みます。サンプル質問、生地スワッチ、第三者試験報告書の請求は妥当であり、工場直接調達のヒントがより広いRFQプロセスをカバーしています。2つの見積を行ごとに比較してください：同じデニール、同じg/m²、同じコーティング厚、同じ試験方法。そうして初めて価格比較に意味が生まれます。
ターゲット製品と運用気候をお知らせいただければ、推奨グレードの完全な材料スペックシート ― デニール、コーティング重量、引張・引裂強度、UV安定化、耐寒亀裂等級 ― を通常3営業日以内にご返送いたします。
